JHSLQ-1000A升流器|大電流發生器（時間顯示）
- 說明書下載：???
- 型號：???JHSLQ-1000A
產品概述
JHSLQ大電流發生器是根據電力部門和工礦企業在電氣設備試驗，如：各種開關，電流互感器和其它電器設備作電流負載試驗及溫升試驗而專門設計制造的專用設備。
本產品體積小、重量輕、采用一體式結構，具有輸出電流無極調整，電流上升平衡、負荷變化范圍大、采用0.5級電流互感器，數字顯示，外型美觀，工作可靠、操作簡便、安全等特點。是工礦企業進行升流試驗較理想的設備。
—————————————————————————————————————————————————————

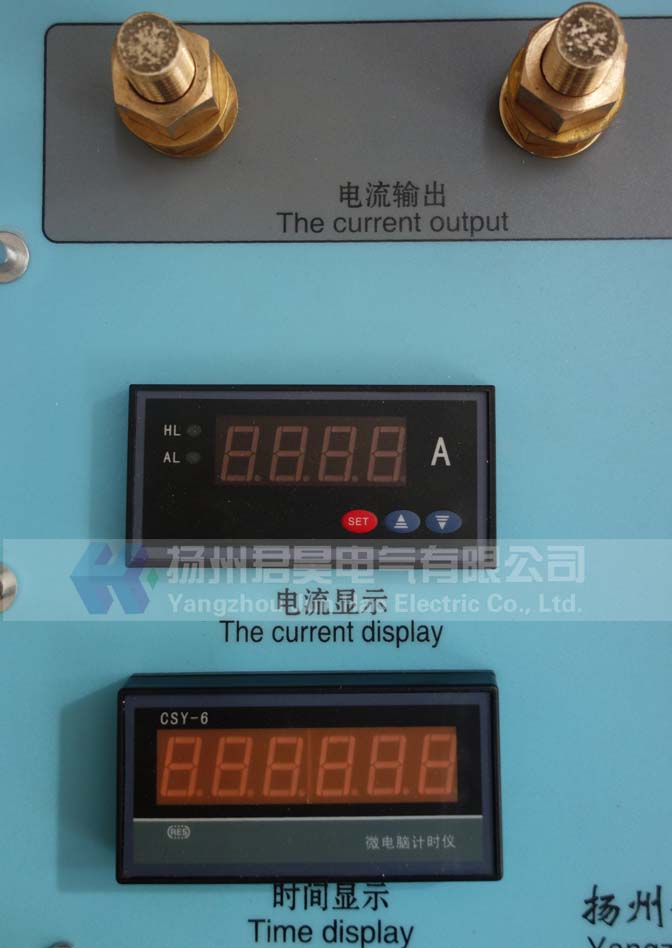

做開關速斷專用設備能自動計時和暫停，級別為毫秒級
—————————————————————————————————————————————————————技術參數
1、升流器額定容量：5KVA
2、調壓器額定容量：5KVA
3、輸入額定電壓：220V
4、輸入額定電流：22.7A
5、輸出額定電流：0-1000A
6、輸出額定電壓：5V
7、結構形式：整體式
8、電源相數：單相
9、測試精度：1%
—————————————————————————————————————————————————————
系列大電流發生器型號參數
|
型 號 |
升流器 容 量 (kVA) |
調壓器 容 量 (kVA) |
電源電壓 (V) |
電源 相數 |
備 注 |
|
|
JHSLQ-500A |
3 |
2 |
220 |
1 |
|
整體式 |
|
JHSLQ-1000A |
6 |
5 |
220 |
1 |
|
整體式 |
|
JHSLQ-1500A |
9 |
7 |
220 |
1 |
|
整體式 |
|
JHSLQ-2000A |
12 |
10 |
220或380 |
1 |
2 |
整體式或分體式 |
|
JHSLQ-2500A |
15 |
10 |
380 |
1 |
2 |
整體式或分體式 |
|
JHSLQ-3000A |
18 |
15 |
380 |
1 |
2 |
整體式或分體式 |
|
JHSLQ-4000A |
24 |
20 |
380 |
|
2 |
分體式 |
|
JHSLQ-5000A |
30 |
28 |
380 |
|
2 |
分體式 |
|
JHSLQ-6000A |
36 |
30 |
380 |
|
2 |
分體式 |
|
JHSLQ-8000A |
48 |
40 |
380 |
|
2 |
分體式 |
|
JHSLQ-10000A |
60 |
50 |
380 |
|
2 |
分體式 |
|
JHSLQ-12000A |
72 |
60 |
380 |
|
2 |
分體式 |
|
JHSLQ-15000A |
90 |
75 |
380 |
|
2 |
分體式 |
注：特殊型號可以定做
—————————————————————————————————————————————————————
使用條件
1、工作電源：220V ±10% 50Hz
2、環境溫度：-10℃～+50℃
3、產品周圍應無嚴重影響變壓器絕緣的氣體蒸氣，化學性沉積灰塵、污垢及其它爆炸性介質的場所。
—————————————————————————————————————————————————————
工作原理
1、儀器必須有良好接地。
2、按入工作電源后，打開開關，紅色信號燈亮，按啟動按鈕，綠色信號燈亮。接好輸出端于被試品的連接，此時升流器等待升流。

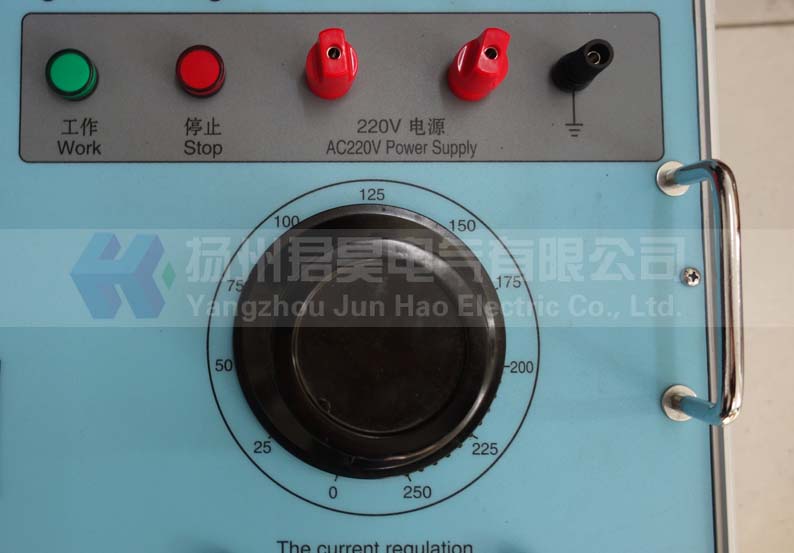

3、順時針均勻旋轉調壓器，注意操作臺上輸出電流指示到所需的大電流。
4、試驗過程中，一旦發現不正?，F象，應立即切斷電源，查明原因后再進行試驗。
5、試驗完畢，必須將調壓器回零，按停止按鈕切斷電源，切斷工作電源 ，方可拆除試驗接線，以保證安全。
—————————————————————————————————————————————————————
注意事項
1、新安裝和長時間不用的變壓器，運行前用1500兆歐表測量線圈之間和線圈對地的絕緣電阻，其電阻值不低于0.5兆歐時，方可使用。
2、使用中升流變壓器和操作臺必須可靠接地，以保證安全。
3、使用時應緩慢均勻升流，搬運時應避免過大的震動。
4、調壓器與電刷接觸表面應保持清潔，視情況用90%酒精蘸棉紗擦拭干凈。
5、本設備應置于清潔、通風、干燥和室內保存。
—————————————————————————————————————————————————————
設備成套性
1、大電流發生器 1 臺
2、大電流測試線 2 根
3、產品合格證 1 份
4、產品使用說明書 1 份
